Antara muka selari

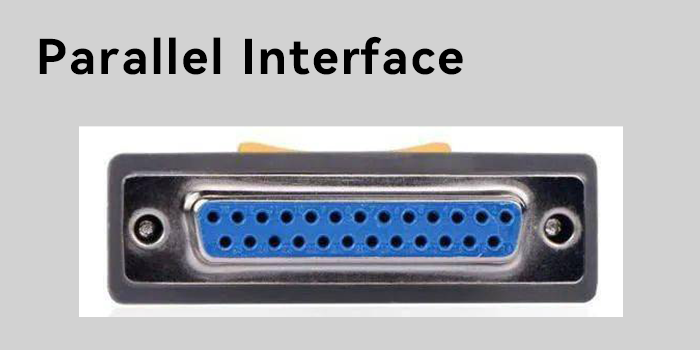

Antara muka selari, yang juga dikenali sebagai pelabuhan selari, menggunakan penyambung jenis D 25-pin. Istilah "selari" bermakna ia boleh menghantar 8 bit data secara serentak melalui garis selari, yang secara signifikan meningkatkan kelajuan pemindahan data. Walau bagaimanapun, panjang garisan penghantaran selari adalah terhad. Apabila peningkatan panjang, gangguan meningkat dan data lebih mudah terdedah kepada kesilapan. Pada masa ini, antara muka selari digunakan terutamanya sebagai port pencetak, dll.
Mod kerja pelabuhan selari:
- SPP, pendek untuk port selari standard, adalah mod kerja pelabuhan selari pertama. Hampir semua peranti periferal menggunakan port selari menyokong mod ini.
- EPP, atau port selari yang dipertingkatkan, adalah mod kerja baru yang dibangunkan berdasarkan SPP. Ia juga merupakan mod kerja pelabuhan selari yang paling banyak digunakan. Pada masa ini, kebanyakan pencetak dan pengimbas di pasaran menyokong mod EPP.
- ECP, yang bermaksud Pelabuhan Keupayaan Lanjutan, adalah mod kerja pelabuhan selari yang agak maju tetapi mempunyai lebih banyak masalah keserasian. Jangan pilih mod ini melainkan peranti periferal menyokong ECP.
Pelabuhan bersiri

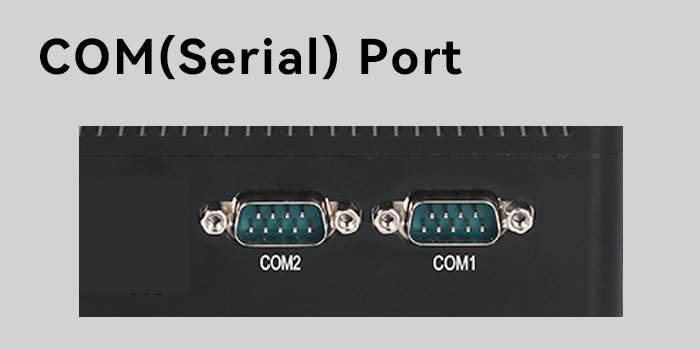

Pelabuhan bersiri, yang juga dikenali sebagai antara muka komunikasi bersiri atau port COM, termasuk RS-232-C, RS-422, RS-485, dan USB mengikut piawaian dan protokol elektrik. Piawaian RS-232-C, RS-422, dan RS-485 hanya menentukan ciri-ciri elektrik antara muka dan tidak meliputi penyambung, kabel, atau protokol. USB adalah standard antara muka baru yang dibangunkan pada tahun-tahun kebelakangan ini, terutamanya digunakan dalam bidang pemindahan data berkelajuan tinggi.
1. RS-232-C
RS-232-C, yang juga dikenali sebagai port siri standard, adalah antara muka komunikasi siri yang paling biasa digunakan pada masa ini. Ini adalah standard komunikasi bersiri yang dirumuskan oleh Perikatan Industri Elektronik (EIA) Amerika Syarikat, syarikat sistem loceng, pengeluar modem, dan pengeluar terminal komputer pada tahun 1970. Nama penuhnya adalah "standard antara muka untuk pertukaran data binari siri antara terminal data antara terminal data Peralatan (DTE) dan Peralatan Komunikasi Data (DCE) ".
Piawaian antara muka RS-232-C tradisional mempunyai 22 wayar dan menggunakan palam dan soket jenis 25-pin D. PC kemudian menggunakan soket 9-pin D-jenis yang mudah. Palam dan soket 25-pin jarang digunakan dalam aplikasi pada masa kini. Komputer hari ini biasanya mempunyai dua port siri, COM1 dan COM2. Anda dapat melihat antara muka 9-pin D-jenis di bahagian belakang komputer. Pada masa kini, banyak kabel data telefon bimbit atau penerima logistik disambungkan ke komputer melalui port COM.
2. RS-422
Untuk menangani kekurangan jarak komunikasi pendek dan kelajuan rendah RS-232, RS-422 mentakrifkan antara muka komunikasi yang seimbang, meningkatkan kadar penghantaran ke 10MB/s dan jarak penghantaran hingga 4,000 kaki (apabila kadar lebih daripada 100kb/s ). Ia boleh menyambung sehingga 10 penerima pada bas yang seimbang. RS-422 adalah spesifikasi penghantaran seimbang satu arah untuk aplikasi tunggal-transmitter dan multi-penerima, yang dikenali sebagai Tia/EIA-422-A Standard.
3. RS-485
Untuk memperluaskan julat aplikasi, EIA merumuskan piawaian RS-485 berdasarkan RS-422 pada tahun 1983, menambah fungsi komunikasi multi-titik dan dua hala, iaitu, membolehkan pelbagai pemancar disambungkan ke bas yang sama. Keupayaan memandu dan fungsi perlindungan perlanggaran pemancar telah dipertingkatkan, dan julat mod biasa bas telah diperluaskan. Ia kemudiannya dikenali sebagai Tia/EIA-485-A Standard.
4. USB
Universal Serial Bus (USB) adalah standard antara muka peranti periferal baru yang dimulakan oleh beberapa pengeluar utama seperti Intel, Microsoft, Compaq, IBM, NEC, dan Northern Telcom. Antara muka USB adalah antara muka empat pin pada papan induk komputer. Kedua -dua pin tengah menghantar data, dan kedua -dua pin di kedua -dua belah pihak membekalkan kuasa ke peranti periferal. Antara muka USB mempunyai kelajuan tinggi, sambungan mudah, dan tidak memerlukan bekalan kuasa luaran.
Kelajuan penghantarannya ialah 12Mbps, dan USB 2.0 terkini boleh mencapai 480Mbps. Panjang maksimum kabel ialah 5 meter. Kabel USB mempunyai 4 wayar, 2 wayar isyarat, dan 2 wayar kuasa, menyediakan 5 volt kuasa. Kabel USB diklasifikasikan ke dalam jenis yang dilindungi dan tidak diselaraskan. Kabel yang dilindungi dapat mencapai kelajuan penghantaran 12Mbps pada harga yang lebih tinggi, sementara kabel yang tidak disusun mempunyai kelajuan 1.5Mbps tetapi lebih murah. USB boleh menyambung sehingga 127 peranti dalam siri dan menyokong fungsi plug panas.
5. RJ45
Antara muka RJ45 adalah antara muka yang paling biasa digunakan dalam Ethernet. RJ45 adalah istilah umum, merujuk kepada modul yang diseragamkan oleh IEC (60) 603-7, dan diubahsuai bicu atau palam yang ditakrifkan oleh standard penyambung antarabangsa dengan 8 kedudukan (8 pin).
6. Pelabuhan siri suis
Pelabuhan siri suis, yang dikenali sebagai "batang" dalam bahasa Inggeris, digunakan untuk penukaran penghalaan hop seterusnya. Setiap VLAN boleh disambungkan ke rangkaian luaran hanya selepas dialihkan ke batang.
Perbezaan antara pelabuhan bersiri dan selari
Pelabuhan bersiri digambarkan sebagai saluran tunggal, manakala port selari mempunyai 8 saluran yang boleh menghantar 8 bit (satu bait) data secara serentak. Walau bagaimanapun, disebabkan gangguan bersama di antara saluran 8-bit, ia tidak secepat yang dijangkakan dalam penghantaran selari. Kelajuannya terhad semasa penghantaran.
Selain itu, apabila ralat penghantaran berlaku, semua 8 bit data mesti dihantar secara serentak. Pelabuhan bersiri tidak mempunyai gangguan sedemikian; Hanya satu sedikit yang perlu dibenci sekiranya berlaku ralat penghantaran. Oleh itu, ia lebih cepat daripada pemprosesan selari. Pemacu keras bersiri dinilai dengan cara ini.
