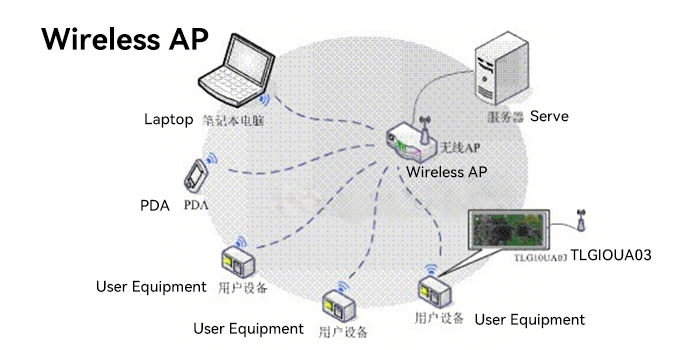

AP, pendek untuk titik akses, berfungsi sebagai pencipta rangkaian tanpa wayar dan nod pusat rangkaian. Router wayarles rumah atau pejabat biasa adalah AP.

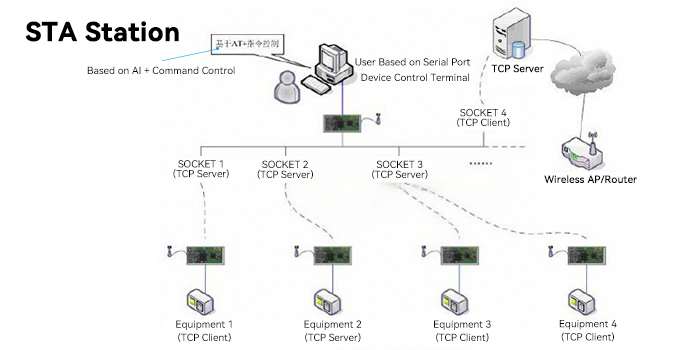

STA, atau stesen, merujuk kepada setiap peranti terminal yang disambungkan ke rangkaian tanpa wayar, seperti komputer riba, PDA, dan peranti pengguna lain yang mampu menyambungkan rangkaian.
Dalam rangkaian kawasan tempatan tanpa wayar (WLAN), stesen (STA) biasanya bertindak sebagai pelanggan. Ia boleh menjadi komputer yang dilengkapi dengan kad rangkaian tanpa wayar, telefon pintar dengan modul WiFi, sama ada mudah alih atau pegun. Proses STA mengakses persekitaran tanpa wayar termasuk mengesahkan sama ada STA mempunyai kebenaran untuk mewujudkan pautan dengan titik akses (AP), menentukan jika STA boleh mengakses WLAN, dan, selepas STA telah mengakses rangkaian WLAN, mengesahkannya Kebenaran untuk mengakses Internet.
Semasa penubuhan pautan antara STA dan AP, apabila STA mengimbas untuk pengenalpastian set perkhidmatan yang boleh diakses (SSID) melalui bingkai suar atau bingkai tindak balas probe, ia akan memilih SSID yang sesuai untuk mengakses berdasarkan petunjuk kekuatan isyarat yang diterima (RSSI) dalam Menerima bingkai suar atau probe.
1. AP (titik akses): Konsep titik akses wayarles agak luas. Untuk meletakkannya dengan mudah, anda boleh memikirkan CC3200 sebagai penghala tanpa wayar. Penghala ini tidak boleh dipasang ke kabel Ethernet, tidak mempunyai akses internet, dan hanya boleh menunggu peranti lain untuk menyambung, dengan kapasiti untuk menyambung ke hanya satu peranti, agak serupa dengan mod peer-to-peer.
2. STA (stesen): Mana -mana peranti yang mengakses AP tanpa wayar boleh dipanggil stesen. Secara biasa, ia adalah peranti yang biasanya menyambung ke penghala.
3. SSID (Pengenal Set Perkhidmatan): Setiap AP wayarles harus mempunyai pengenal untuk pengiktirafan pengguna. SSID adalah tepat nama ini untuk pengenalan pengguna, yang biasanya kita rujuk sebagai nama WiFi.
4. BSSID: Setiap peranti rangkaian mempunyai alamat fizikal untuk pengenalpastian, yang dikenali sebagai alamat MAC. Ia biasanya mempunyai nilai lalai apabila meninggalkan kilang, yang boleh diubah, dan mengikuti format penamaan tetap, berfungsi sebagai pengenal untuk pengiktirafan peranti. Untuk peranti STA, alamat MAC titik akses AP yang dihubungkan dengan BSSID.
5. Essid: Ia adalah konsep yang agak abstrak. Pada asasnya, ia adalah sama dengan SSID (juga rentetan aksara). Jika beberapa router tanpa wayar berkongsi nama yang sama, kita boleh memikirkannya sebagai pengembangan SSID. Oleh itu, nama biasa yang dikongsi oleh router ini dipanggil Essid. (Sebagai contoh, jika isyarat WiFi yang dikeluarkan oleh penghala tunggal dinamakan "cina_cmcc", ini "cina_cmcc" adalah sSID; jika beberapa router semua melepaskan isyarat wifi ini, nama yang mereka semua ikuti, "china_cmcc", adalah essid .)
6. RSSI: Lebih mudah difahami. Ia mewakili kekuatan isyarat tapak AP yang diimbas oleh STA.
Sebagai contoh, dalam sebuah syarikat besar, beberapa titik akses tanpa wayar (APS atau router tanpa wayar) dipasang. Pekerja syarikat hanya perlu mengetahui satu SSID untuk mengakses rangkaian tanpa wayar di mana -mana sahaja di dalam syarikat. BSSID, sebenarnya, alamat MAC setiap titik akses tanpa wayar. Apabila pekerja bergerak di sekitar syarikat, SSID tetap tidak berubah. Walau bagaimanapun, BSSID terus berubah apabila mereka beralih ke titik akses tanpa wayar yang berbeza.
Secara metafora, BSSID adalah seperti nombor kedai tertentu (001) atau alamat kedai rantai, SSID adalah nama atau logo kedai rantai, dan essid adalah ibu pejabat, papan tanda, atau jenama kedai rantai. Biasanya, SSID dan essid adalah sama.

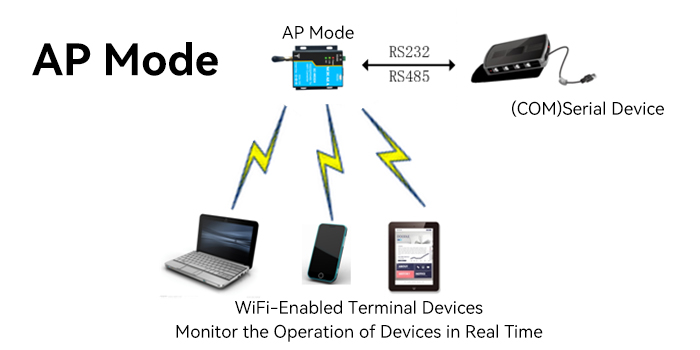

Mod Permohonan AP:
Apabila pelayan siri WiFi digunakan sebagai AP, pelayan siri WiFi yang lain dan komputer boleh menyambung ke pelayan siri WiFi ini sebagai STA. Sementara itu, ia juga boleh disambungkan ke peranti pengguna melalui antara muka UART atau GPIO, seperti yang ditunjukkan dalam angka tersebut.

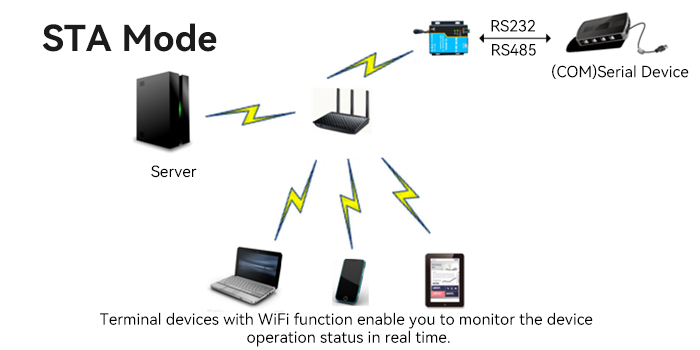

Mod Permohonan STA:
SC - WE824 Server Serial, bertindak sebagai STA, menghubungkan ke APS lain (seperti router di rangkaian kawasan tempatan), membentuk rangkaian wayarles. Semua STA mengambil AP ini sebagai pusat rangkaian tanpa wayar, dan komunikasi bersama antara STA disiapkan melalui fungsi penghantaran AP, seperti yang digambarkan dalam angka tersebut.

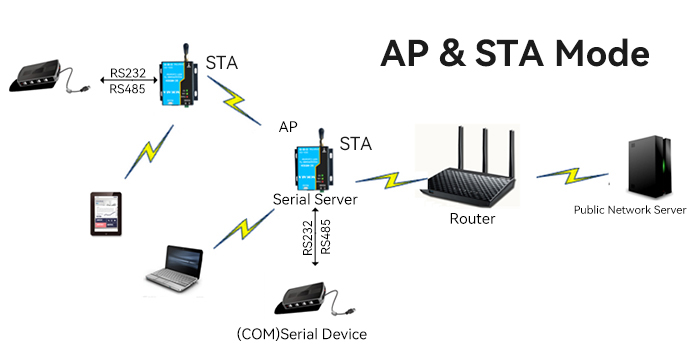

Mod aplikasi AP+STA:
SC - WE824 Server Serial boleh menyokong satu antara muka AP dan satu antara muka STA secara serentak. Selepas membolehkan fungsi AP+STA, kedua -dua antara muka STA dan AP menjadi tersedia. Antara muka STA pelayan siri disambungkan ke penghala dan selanjutnya dikaitkan dengan pelayan dalam rangkaian melalui TCPB. Pada masa yang sama, antara muka AP boleh dihubungkan dengan telefon bimbit, pad, dan lain -lain (disambungkan melalui TCPA).
Dengan cara ini, pelayan TCP dalam rangkaian, telefon bimbit, pad, dan lain -lain boleh mengawal peranti bersiri yang disambungkan ke pelayan siri SC - WE824 atau menetapkan parameter pelayan siri itu sendiri, seperti yang ditunjukkan dalam angka tersebut.
Dengan fungsi AP+STA, sangat mudah untuk menggunakan peranti pegang tangan seperti telefon bimbit dan pad untuk memantau peranti pengguna tanpa mengubah tetapan rangkaian asal.
Fungsi AP+STA juga membolehkan konfigurasi wayarles mudah pelayan siri, menyelesaikan isu sebelumnya di mana pelayan siri hanya boleh dikonfigurasi melalui port siri apabila dalam mod STA.
